刚性防水套管技术解析与应用指南

刚性防水套管技术解析与应用指南

一、定义与核心功能

刚性防水套管是建筑管道穿墙/穿楼板时防止渗漏的关键组件，其核心功能包括：

1. 结构刚性支撑：抵抗管道因温度变形、震动引起的位移（承载力≥2.5MPa）；
2. 密封防水：通过翼环、挡圈等结构实现IP68防护等级（可承受0.6MPa水压持续24小时无渗漏）；
3. 防腐耐久：采用Q235-A碳钢+环氧煤沥青涂层（盐雾试验≥3000小时）或304不锈钢材质（适用于化工腐蚀环境）。

二、2025年技术标准与材料革新

1. 现行规范
   • 国家标准：GB/T 12459-2025《管道穿墙刚性防水套管技术规范》（新增耐震设计条款）；
   • 行业图集：国标图集02S404-2024修订版，明确套管与BIM模型数据对接要求。
2. 材料创新

   材质类型	特性与适用场景	2025年成本（元/套）
   碳钢镀锌	常规建筑（住宅/商业）	150-300
   316L不锈钢	海洋工程、化工厂（耐氯离子腐蚀）	800-1200
   高分子复合材料	轻量化场景（装配式建筑）抗拉强度≥80MPa	400-600

三、典型应用场景与设计要点

1. 地下工程
   • 地铁隧道：预埋套管需增加抗震翼环（按GB50981-2014抗震规范设计）；

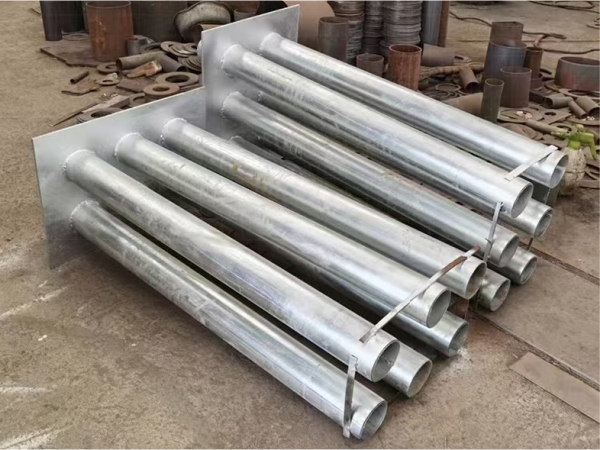

   • 综合管廊：多管并行时采用组合式套管（最大支持12管同步穿墙）。
2. 高层建筑
   • 消防管道：套管壁厚≥6mm，防火封堵材料需通过GB23864-2025认证；
   • 给排水管：DN200套管配套橡胶密封圈压缩率需达35%-40%（防止热胀冷缩失效）。
3. 工业设施
   • 核电站：采用双层套管+铅板屏蔽结构（辐射防护标准NCRP-2025）；
   • 污水处理厂：套管内侧增设耐酸碱涂层（pH耐受范围1-14）。

四、施工安装关键技术

1. 预埋阶段
   • 定位精度：使用全站仪校准，中心偏差≤2mm（BIM模型与实际点位自动校核）；
   • 混凝土浇筑：套管外侧设加强筋网格（钢筋直径≥12mm，间距150mm×150mm）。
2. 密封处理
   • 柔性填料：优先选用阻燃型聚氨酯发泡剂（膨胀倍率≥30倍，耐火极限≥2h）；
   • 刚性封堵：微膨胀水泥砂浆（72小时抗压强度≥40MPa）分层填实。
3. 验收标准
   • 气密性检测：气压试验0.3MPa保压30分钟，压降≤1%；
   • 形变监测：激光扫描对比安装前后套管三维坐标，偏移量＜0.5mm/m。

五、行业痛点与解决方案（2025年聚焦领域）

实施建议：

1. 设计阶段：利用BIM+GIS系统模拟管道热力变形对套管的影响（推荐AutoDesk Revit 2025插件）；
2. 采购标准：优先选择带物联网标识的智能套管（支持全生命周期追溯）；
3. 施工监管：采用AR眼镜实时比对施工图与现场实况（微软Hololens 3已适配工程版系统）。
