柔性防水套管的详细介绍

柔性防水套管是详细介绍：

定义与结构

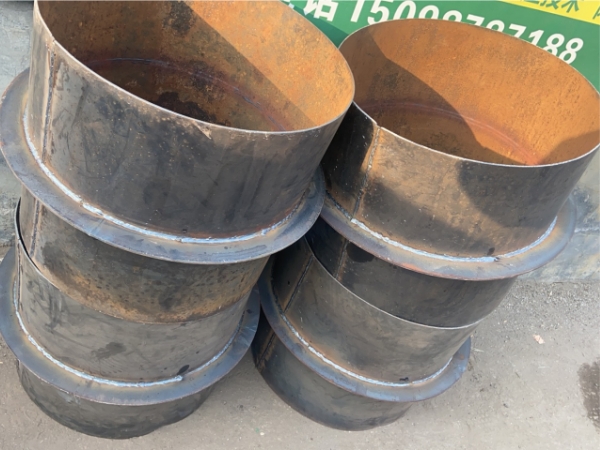

柔性防水套管通常是根据建筑科学研究院研制设计的S312和02S404标准图集来制造，专为管道穿过墙壁处的振动环境或对防水要求严苛的建筑结构而设计。一般由四个翼环组成，其中两个带有螺栓，中间夹有密封胶条，通过压紧翼环将防水套管紧密连接在管道上。其结构主要由法兰套管、密封圈、法兰盖、螺栓、螺母、钢管、挡板等材料组成，法兰压盖用于固定和挤压防水橡胶密封圈。

特点

• 防水性好：采用高分子材料制成，能有效防止水分、潮气等液体渗入线路或建筑内部，可解决套管与墙壁之间以及套管与管道之间的漏水问题，长期保持防水效果。
• 柔韧性佳：通常采用橡胶、硅胶等柔软材料制成，具有良好的柔性、延展性、伸缩性，能适应不同形状、不同直径的线路设备或管道，也可更好地适应建筑物的变形和沉降。
• 适应恶劣环境：材料具有耐高温、耐腐蚀等优点，能抵抗酸、碱等化学物质的侵蚀，可在恶劣环境下稳定工作。
• 强度与耐磨性高：具有良好的抗拉强度和耐磨性，有效保护线路设备、管道等免受外部环境的损害。
• 安装维护便捷：安装时可在不损坏建筑结构的情况下进行，只需将套管插入墙洞并与管道连接；维护时，拆开套管即可对内部管道进行检查和维护。

类型

• 按标准分：分为国标和非标。国标型完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与管壁厚度都有严格要求；非标则是在外形和大概结构符合标准图集的情况下，选材时对上述参数适当放宽要求，一定程度内的放宽不至于影响使用，但过分放宽会影响性能。
• 按图集分：有S312型和02S404型，二者在外形尺寸、结构形式上存在不同。
• 按型号分：主要有A型和B型，其中A型适用于水池或穿内墙，B型适用于穿越建筑物外墙；还有I型和II型，II型柔性防水套管外观和I型一样，但内部（压盖下面）胶圈不同，II型为锥形胶圈（1个），I型为O型胶圈（2个）。

适用场景

适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，广泛应用于建筑、化工、钢铁、自来水、污水处理等领域。例如在建筑领域的给排水系统、空调系统、消防系统，工业领域的水处理设备、造纸设备、化工设备，以及市政排水系统、水利工程等场景中都有应用。

安装要点

• 墙体要求：穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，且必须将套管一次凝固于墙内；浇筑混凝土范围应比翼环直径大200mm；穿管处的混凝土墙厚应不小于300mm，否则应使墙壁一边加厚或两边加厚。
• 安装方向：带有螺栓的一侧安装在背水面，没有螺栓的一侧安装在迎水面；若安装在没有集水坑的地方，有法兰盘的一面朝着室内方向安装；若安装在有集水坑的地方，没有法兰盘的一面朝着集水坑方向安装。
• 密封处理：为保证密封效果，除使用密封垫片外，还可准备沥青麻或聚氯乙烯泡沫板；选择接触面积较大的密封圈，形状不限于圆形，也可用梯形等其他形状。

选择建议

• 型号选择：根据施工图纸及工程要求，确定使用刚性套管还是柔性套管，以及选择国标或非标。大型重点工程要求严格的采用国标柔性防水套管，民用或小型建筑项目可考虑采用非标以降低成本。
• 长度确定：一般情况下，防水套管长度等于墙厚，02S404国标柔性防水套管长度300mm，常用长度还有250mm、400mm、500mm、600mm等，柔性套管长度指圆盘中间管子的长度，不包括圆盘厚度，特殊要求需注明。
• 规格选定：根据图纸要求选定A、B型等，套管大小规格型号选择时，可直接告诉厂家要穿过的管子外径。在污水处理厂、消防水池、水厂等防水要求严密的地方，可考虑选用A - II或B - II型柔性防水套管。
